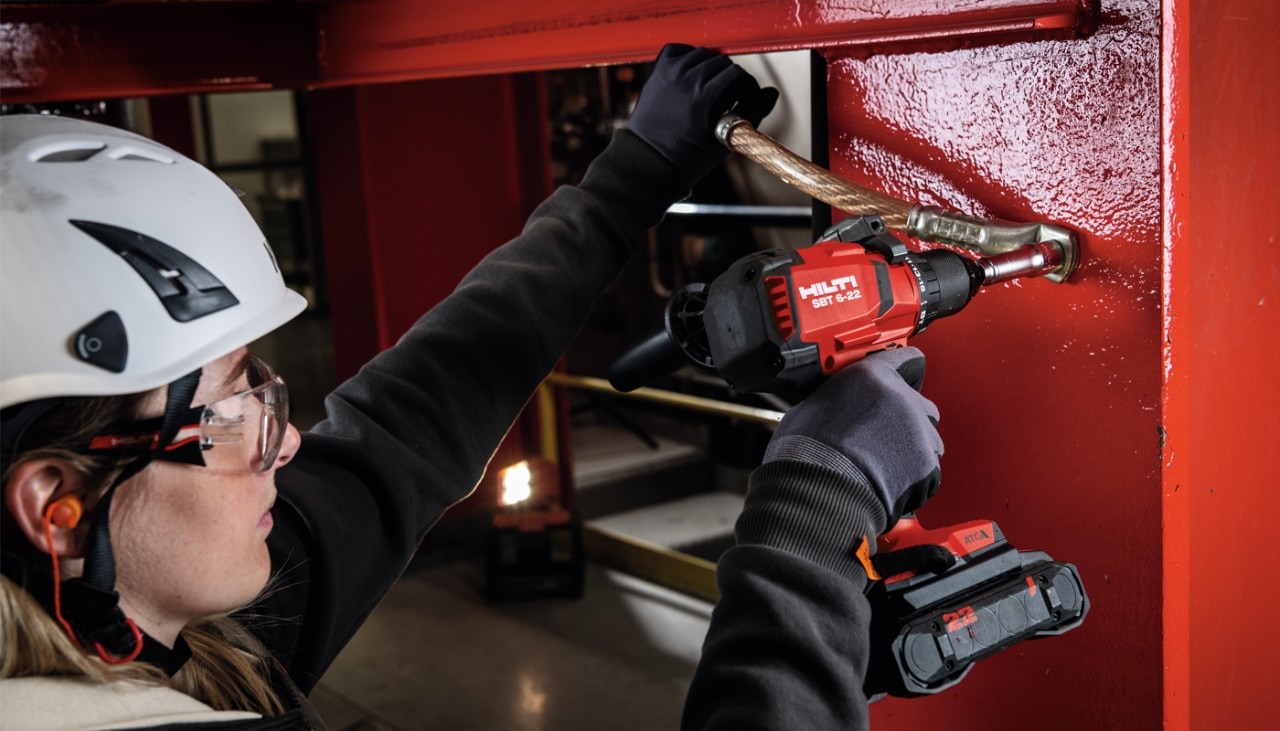

Zastosowanie przyłącza elektrycznego z użyciem SBT 6-22 i X-BT-ER

Mocowania do stali: połączenia elektryczne

Bezpieczne mocowanie do stali

Mocowanie do podłoży stalowych skrzynek bezpiecznikowych i szaf rozdzielczych, połączeń elektrycznych, takich jak ochrona odgromowa, uziemienie ochronne, szyny wyrównujące potencjał i urządzenia elektryczne wiąże się z dwoma głównymi wyzwaniami:

wysokim napięciem, które może potencjalnie przepływać przez elementy złączne
ryzykiem uszkodzenia warstwy antykorozyjnej na belkach stalowych podczas mocowania skrzynek i urządzeń.

Mocowanie do stali za pomocą kołków gwintowanych Hilti S-BT-ER HL i X-BT-ER pozwala szybko i niezawodnie uporać się z tymi problemami. Oba typy kołków mogą być stosowane w podłożach stalowych o grubości powyżej 6 mm. Występujące napięcia mogą przepływać przez kołek bezpośrednio i bez przeszkód.

Mocowanie uziemienia ochronnego, wyrównania potencjału i ochrony odgromowej do stali

Dzięki odprowadzaniu napięcia przez kołek gwintowany możesz w bezpieczny i wydajny sposób wykonywać mocowanie do stali dla wszystkich połączeń elektrycznych przewodzących, jak na przykład uziemienie ochronne, wyrównanie potencjału i ochrona odgromowa. Nasze nowe kołki gwintowane S-BT-ER HL są również idealne do wyrównywania potencjału na kołnierzach montażowych dla rur i korytek kablowych, a także do połączeń śrubowych przewodów odgromowych o natężeniu do 100 kA.

Dzięki specjalnie opracowanej "geometrii końcówki" kołków gwintowanych możliwe jest nawet mocowanie do stali malowanej bez uszkodzenia powłoki antykorozyjnej. Oznacza to, że w przeciwieństwie do spawania, nie ma potrzeby wykonywania poprawek! Zintegrowana uszczelka na kołku gwintowanym chroni również punkty mocowania przed korozją.

Zamów kołki gwintowane online

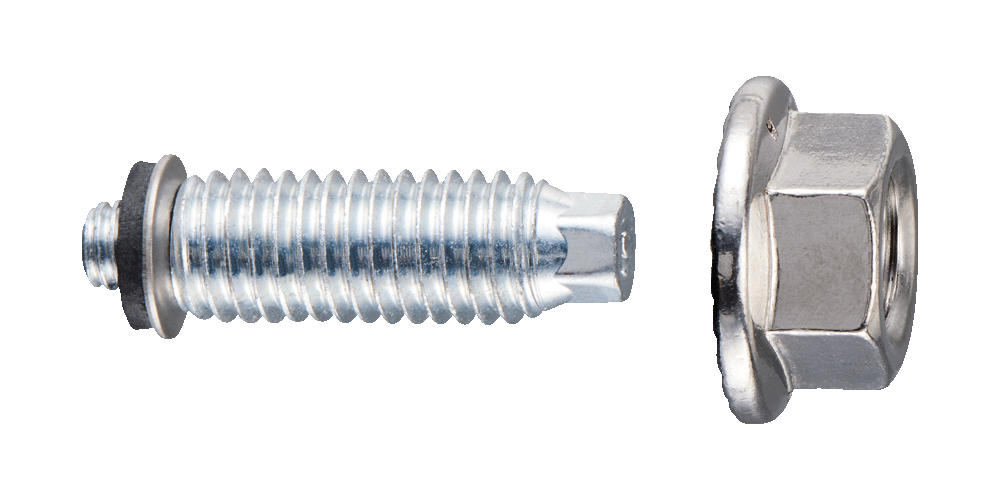

Nowość: Kołek gwintowany S-BT-ER HL

Do wyrównywania potencjału, uziemienia i ochrony odgromowej dla niskich i wysokich napięć w obszarach o umiarkowanej i wysokiej korozyjności.

Do kołka gwintowanego S-BT-ER HL

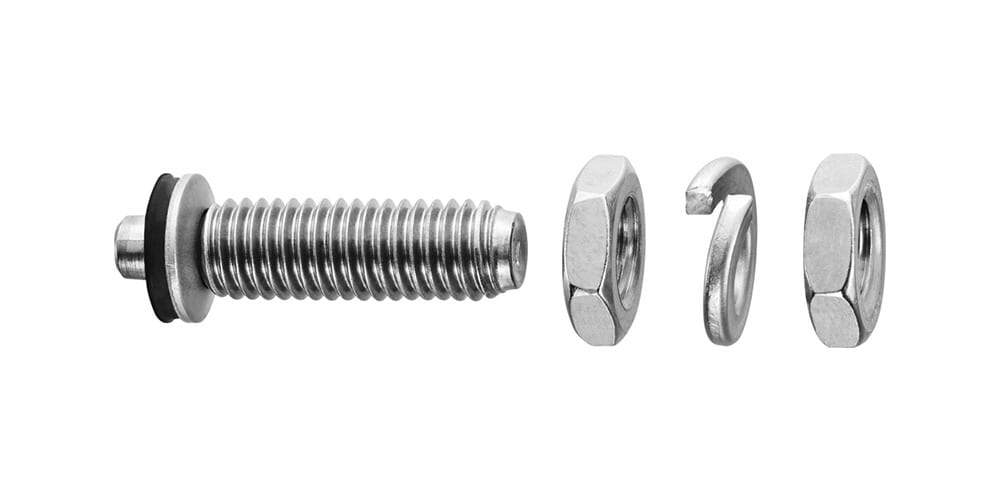

Kołek gwintowany X-BT-ER

Do wyrównania potencjału, uziemienia i ochrony odgromowej dla niskich napięć w obszarach o wysokiej korozyjności.

Do kołka gwintowanego X-BT-ER

Korzyści z mocowania połączeń elektrycznych do stali za pomocą kołków gwintowanych

5 najważniejszych korzyści wynikających z mocowania przy użyciu kołków gwintowanych

Podczas montażu ochrona antykorozyjna stalowego podłoża pozostaje nienaruszona.
Nie trzeba wykonywać ponownego czasochłonnego malowania części stalowych.
Twoi pracownicy nie muszą posiadać specjalistycznej wiedzy (np. z zakresu spawania).
Kołki gwintowane są bardzo odporne na wibracje.
Kołki gwintowane mogą być również stosowane w środowiskach silnie korozyjnych, zapewniając długotrwałą odporność.

Zamocowanie połączenia elektrycznego do stali w 3 krokach

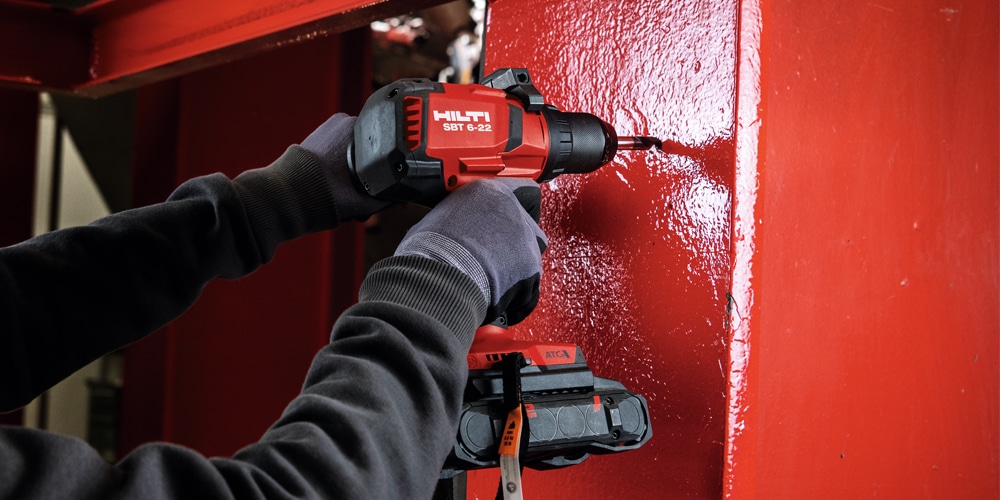

Krok 1: Wiercenie wstępne

Wstępne wiercenie przy użyciu SBT 6-22 w belce stalowej

Akumulatorowa wkrętarko-wiertarka SBT 6-22 i wiertło stopniowe TS-BT (do kołków gwintowanych S-BT HL) lub akumulatorowa wkrętarko-wiertarka SF BT 22-A i wiertło stopniowe TX-BT (do kołków gwintowanych X-BT). Szybkie i bezpieczne wiercenie i precyzyjnie dopasowane otwory.

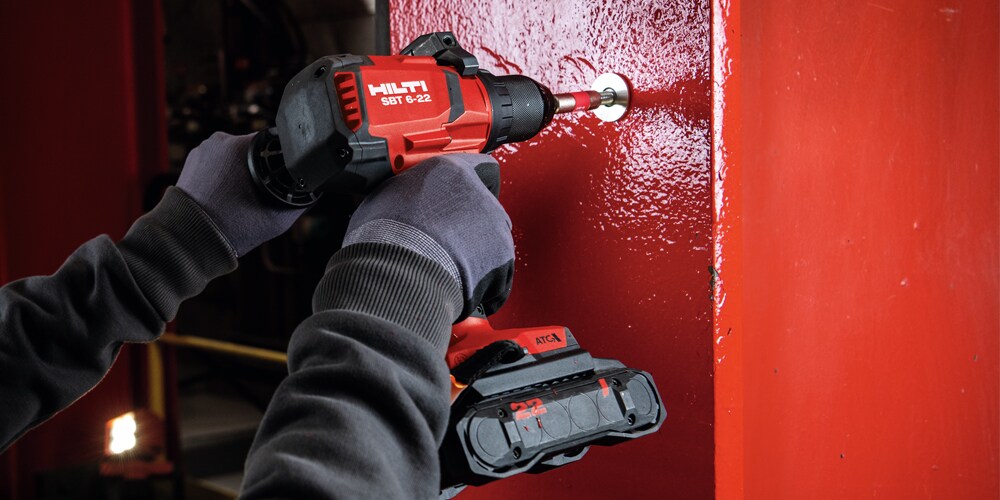

Krok 2: Mocowanie

Mocowanie przy użyciu SBT 6-22 do belki stalowej

Akumulatorowa wkrętarko-wiertarka SBT 6-22 i uchwyt do kołków gwintowanych S-SH BT (do kołków gwintowanych S-BT HL). Niezawodne i trwałe mocowanie odpowiednich kołków gwintowanych do stalowego podłoża.

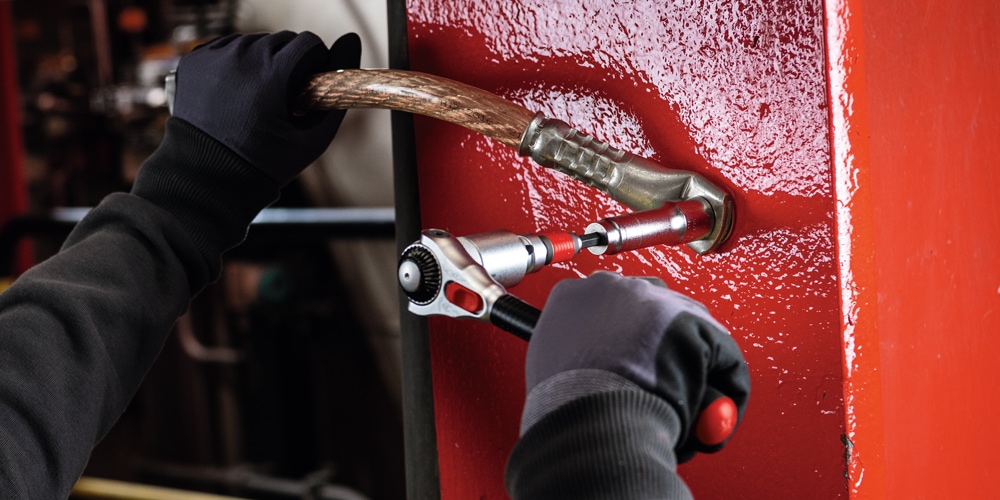

Krok 3: Łączenie

Łączenie kołka gwintowanego do belki stalowej

Wystarczy zamocować końcówkę kabla do kołka gwintowanego za pomocą dwóch nakrętek i podkładki zabezpieczającej.

Proste i bezpieczne mocowanie do stali

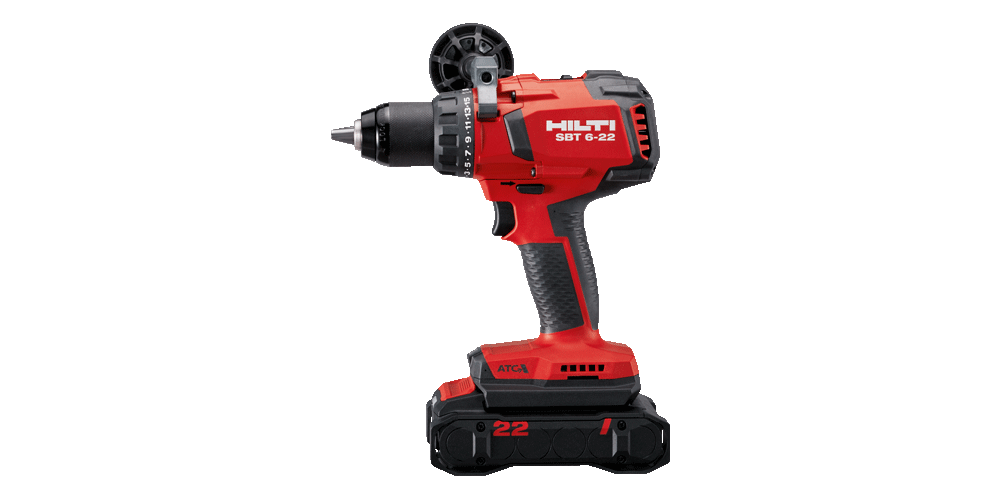

Akumulatorowa wkrętarko-wiertarka SBT 6-22 została opracowana specjalnie do wstępnego nawiercania i osadzania kołków gwintowanych w podłożach stalowych. Jej prędkość obrotowa została zoptymalizowana pod kątem zastosowania naszych wydajnych wierteł stopniowych Hilti. Wywiercenie otworów dla nowych kołków gwintowanych S-BT HL zajmuje zaledwie kilka sekund. Ograniczniki głębokości S-DG BT wraz z SBT 6-22 zapewniają prawidłową głębokość osadzenia odpowiedniego kołka gwintowanego.

Do akumulatorowej wkrętarko-wiertarki SBT 6-22
