Wzmocnienie przeciwprzebiciowe
Ogólne wymagania
o Przyczyną wzmocnienia konstrukcji są zmiany w obciążeniach użytkowych, zmiany w konstrukcji mostu, zmiany w wytycznych (należy zastosować większe obciążenia od ruchu pojazdów), niewystarczająca efektywna wytrzymałość betonu, uszkodzenia korozyjne zbrojenia lub błędy wykonawcze
![Please enter alternative text here (optional)](/content/hilti/E3/PL/pl/engineering/application-stories/bridge/structural-strengthening/_jcr_content/mainSection/mainColumn/two_image_text_col/left/image.img.1920.medium.jpg/1610460048537.jpg)
a) Wzmacnianie przeciwprzebiciowe/wewnętrzne
![Please enter alternative text here (optional)](/content/hilti/E3/PL/pl/engineering/application-stories/bridge/structural-strengthening/_jcr_content/mainSection/mainColumn/two_image_text_col/right/image.img.1920.medium.jpg/1609767997161.jpg)
b) Wzmocnienie poprzez zwiększenie przekroju
Wymagania dotyczące wzmocnienia konstrukcji
Element mocujący powinien być dobrany w zależności od rodzaju obciążenia, jak również od planowanego okresu użytkowania. Mogą wynikać z tego następujące wymagania:
- Możliwa głębokość zakotwienia (grubość materiału bazowego)
- Wymagane oprogramowanie projektowe i raporty obliczeniowe
- Dokumentacja (np. ETA, abZ, aBG)
- Okres użytkowania (50 lat lub 100/120 lat)
- Oddziaływanie ognia
- Oddziaływania statyczne i/lub niestatyczne (zmęczeniowe)
- Obciążenia sejsmiczne
- Średnica pręta zbrojeniowego
- Czas montażu i utwardzania
- Specjalne wymagania montażowe (bezpyłowe wiercenie, technika diamentowa wymagana ze względu na gęstość zbrojenia)
regulacje / normy
Zwiększanie przekroju konstrukcji:
- Wymiarowanie dla obciążeń statycznych i quasi-statycznych zgodnie z EOTA / TR 066 dodatkowo do EN1992-4
- Wymiarowanie pod kątem naprężeń zmęczeniowych zgodnie z EOTA / TR 066
- Kwalifikacja zgodnie z EAD 3302347-00-0601
Wzmocnienie przez dodanie zbrojenia (zbrojenie na ścinanie, zwiększenie nośności na przebicie):
- Nie istnieje obecnie żadna europejska metoda kwalifikacji produktu/ projektowania zamocowania dla tej metody wzmacniania
- Metoda projektowania zgodnie z fib Model Code 2010 , opracowaniem Międzynarodowej Federacji Betonu Konstrukcyjnego („shear crack theory” wg Muttoni)
Optymalnie rozwiązanie przy wzmacnianiu poprzez zwiększenie przekroju konstrukcji żelbetowej
Zbrojenie dodatkowe w konstrukcjach żelbetowych
![](/content/hilti/E3/PL/pl/projektowanie/nasze-historie/bridge/structural-strengthening/_jcr_content/childSections/childsection_2076074266/three_image_text_col_1631004939/image_text_column/image.coreimg.jpeg/1609769218543/bruecke-sub05-hzap-hitre500v3.jpeg)
HZA-P z HIT-RE500 V3 oraz HZA-P
- Oprogramowanie do wymiarowania i dokumentacja dla późniejszego zbrojenia na przebicie
- Raporty potwierdzające działanie rozwiązania (wzmocnienie siły bocznej, przebicie) są dostępne w testach (raporty 11-A01-R1, 06-A01-R1C)
- Wzmocnienie bez zwiększania przekroju konstrukcji
- Do doboru istotna jest grubosć stropu wzmacnanego
- Otulina betonu nie ulega zniszczeniu
- Przy zastosowaniu zaprawy p.poż. możliwa również odpornoć ogniowa
- Wydajny sposób na wzmacnianie konstrukcji

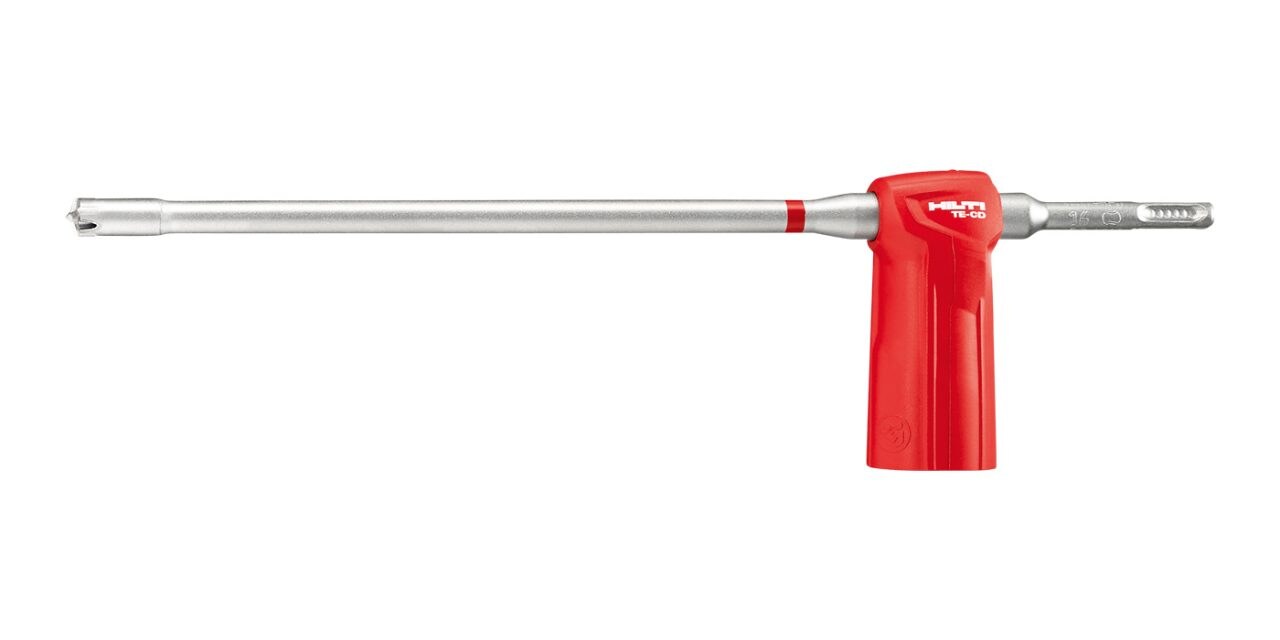

- Część systemu Hilti SafeSet - nie jest wymagane dodatkowe czyszczenie otworów w przypadku stosowania wierteł drążonych TE-CD lub TE-YD w połączeniu z odkurzaczami Hilti
- Gatunek stali B500B (pręt zbrojeniowy) ze spawaną stalą węglową 8.8 ocynkowaną
Podkładka HZA-P M20 #2022893
![](/content/hilti/E3/PL/pl/projektowanie/nasze-historie/bridge/structural-strengthening/_jcr_content/childSections/childsection_2076074266/three_image_text_col_1631004939/image_text_column_1/image.coreimg.jpeg/1609769222979/bruecke-sub05-hzar-hitre500v3.jpeg)
HZA-R z HIT-RE 500 V3
- Oprogramowanie do wymiarowania i dokumentacja dla późniejszego zbrojenia na przebicie
- Raporty potwierdzające działanie rozwiązania (wzmocnienie siły bocznej, przebicie) są dostępne w testach (raporty 11-A01-R1, 06-A01-R1C)
- Wzmocnienie bez zwiększania przekroju konstrukcji
- Do doboru istotna jest grubosć stropu wzmacnanego
- Otulina betonu nie ulega zniszczeniu
- Przy zastosowaniu zaprawy p.poż. możliwa również odpornoć ogniowa
- Wydajny sposób na wzmacnianie konstrukcji
- Część systemu Hilti SafeSet - nie jest wymagane dodatkowe czyszczenie otworów w przypadku stosowania wierteł drążonych TE-CD lub TE-YD w połączeniu z odkurzaczami Hilti
- Gatunek stali B500B (pręt zbrojeniowy) ze spawaną stalą A4
Rozwiązania stystemowe
Systemy detekcji i oprogramowanie
![](/content/hilti/E3/PL/pl/projektowanie/nasze-historie/bridge/structural-strengthening/_jcr_content/childSections/childsection_1780947/three_image_text_col/image_text_column/image.coreimg.jpeg/1608629756434/bruecke-sub01-ps300.jpeg)
PS 300 Ferroscan
Precyzyjny detektor prętów zbrojeniowych w betonie, do pomiaru głębokości otuliny oraz szacowania średnicy pręta podczas analizy konstrukcji
![](/content/hilti/E3/PL/pl/projektowanie/nasze-historie/bridge/structural-strengthening/_jcr_content/childSections/childsection_1780947/three_image_text_col/image_text_column_1/image.coreimg.jpeg/1608629766130/bruecke-sub01-ps1000.jpeg)
PS 1000 X-SCAN-SYSTEM
Wydajny skaner do betonu, do badania konstrukcji oraz lokalizowania przedmiotów znajdujących się w kilku warstwach betonu

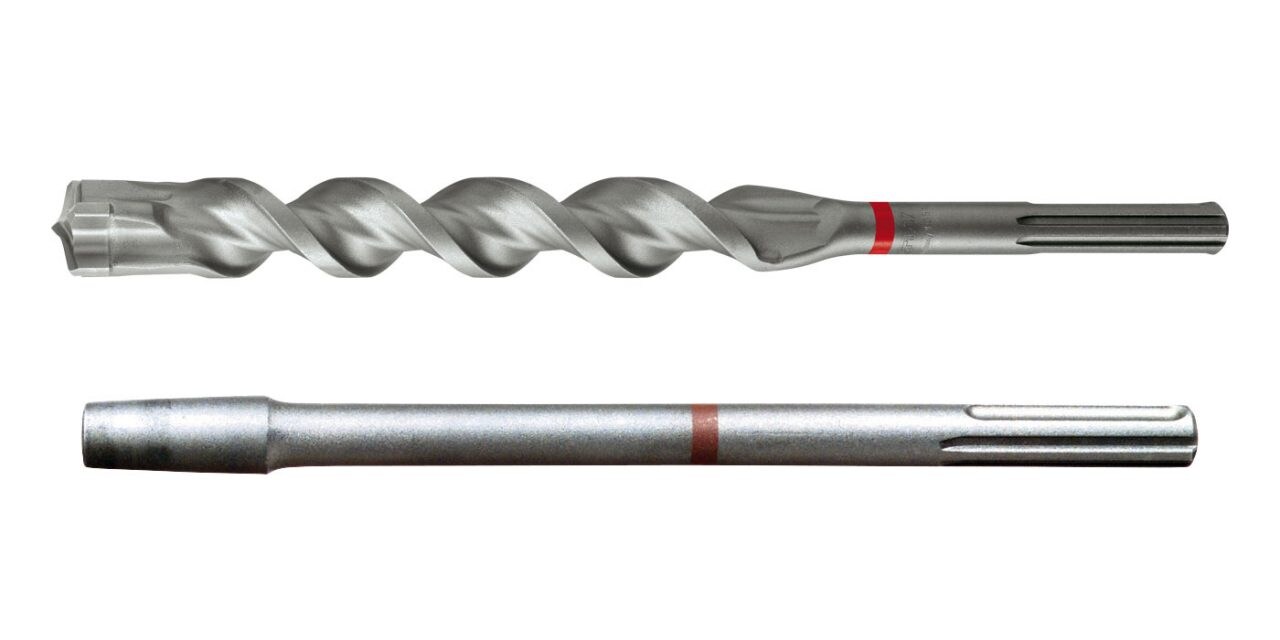

wiercenie
![](/content/hilti/E3/PL/pl/projektowanie/nasze-historie/bridge/structural-strengthening/_jcr_content/childSections/childsection_1780947/three_image_text_col_1041132444/image_text_column_1043781281/image.coreimg.jpeg/1609770579892/te70-2x1.jpeg)
TE 70-AVR
Wysoce wydajny młot kombi z uchwytem SDS Max (TE-Y), do wiercenia i dłutowania w betonie pod dużym obciążeniem, wyposażony w aktywny system tłumienia wibracji (AVR)
![](/content/hilti/E3/PL/pl/projektowanie/nasze-historie/bridge/structural-strengthening/_jcr_content/childSections/childsection_1780947/three_image_text_col_1041132444/image_text_column_839266515/image.coreimg.jpeg/1609770381536/bruecke-sub05-teygb.jpeg)
TE-Y-GB (SDS MAX)
TE-Y-GB (SDS MAX) M16 #261862 lubM20 #261863, narzędzie do osadzania
![](/content/hilti/E3/PL/pl/projektowanie/nasze-historie/bridge/structural-strengthening/_jcr_content/childSections/childsection_1780947/three_image_text_col_1041132444/image_text_column/image.coreimg.jpeg/1609770266257/bruecke-sub05-tecm16.jpeg)
Uchwyt TE-C + uchwyt TE-Y
Uchwyt TE-C M16/20 #263437 lubTE-Y M16/20 #263439
![](/content/hilti/E3/PL/pl/projektowanie/nasze-historie/bridge/structural-strengthening/_jcr_content/childSections/childsection_1780947/three_image_text_col_1041132444/image_text_column_2/image.coreimg.jpeg/1600153154107/decke-fahrbahn-te60a36-2x1.jpeg)
TE 60 – A36
Wydajny akumulatorowy młot kombi z uchwytem SDS Max oraz systemami AVR i ATC, do wiercenia i dłutowania w betonie przy dużych obciążeniach
![](/content/hilti/E3/PL/pl/projektowanie/nasze-historie/bridge/structural-strengthening/_jcr_content/childSections/childsection_1780947/three_image_text_col_1041132444/image_text_column_66975569/image.coreimg.jpeg/1609770307038/bruecke-sub05-bohrstuetze-hzap.jpeg)
Statyw do wiercenia HZA-P
HZA-P (z adapterem pod TE 60) #3510611 lub adapterem pod TE 70 #3525666
Czyszczenie otworów
![](/content/hilti/E3/PL/pl/projektowanie/nasze-historie/bridge/structural-strengthening/_jcr_content/childSections/childsection_1780947/three_image_text_col_1782029108/image_text_column/image.coreimg.jpeg/1600153154256/decke-fahrbahn-vc40um-2x1.jpeg)
VC 40 - UM
Uniwersalny odkurzacz z automatycznym czyszczeniem filtra, do zbierania suchego pyłu i sporadycznie do zastosowań mokrych – klasa M
![](/content/hilti/E3/PL/pl/projektowanie/nasze-historie/bridge/structural-strengthening/_jcr_content/childSections/childsection_1780947/three_image_text_col_1782029108/image_text_column_1/image.coreimg.jpeg/1609770844480/bruecke-sub05-reinigungsbuersten.jpeg)
HIT-DL 14 – 55 + HIT-RB 14 - 55 + szczotka RB 10/07
Szczotka i przedłużka do czyszczenia otworów

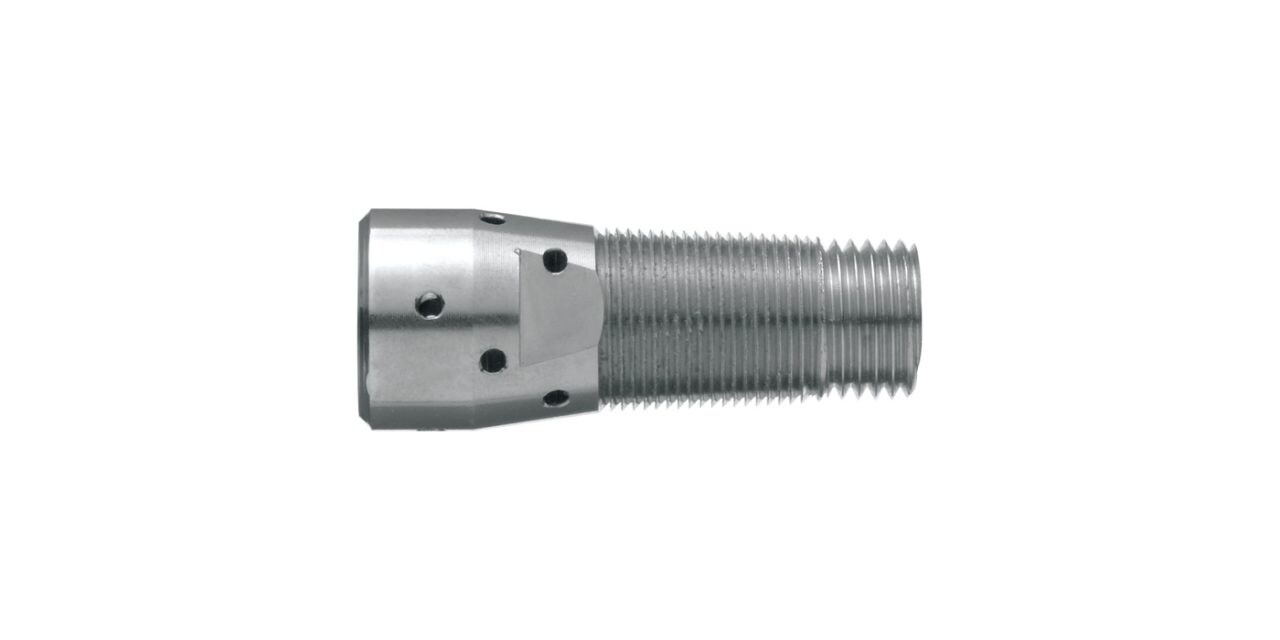

![](/content/hilti/E3/PL/pl/projektowanie/nasze-historie/bridge/structural-strengthening/_jcr_content/childSections/childsection_1780947/three_image_text_col_1782029108/image_text_column_2/image.coreimg.jpeg/1609771005296/bruecke-sub05-druckluftinjektor.jpeg)
Pistolet do czyszczenia sprężonym powietrzem
Pod M20 #336553

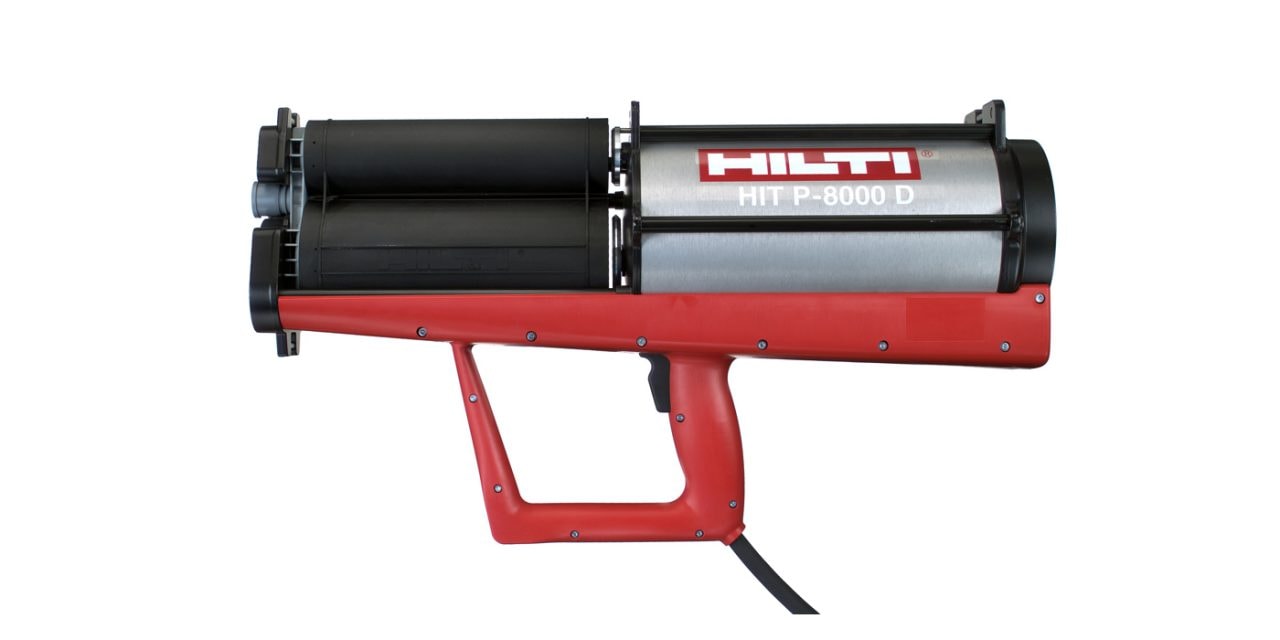

Dozowanie żywicy
![](/content/hilti/E3/PL/pl/projektowanie/nasze-historie/bridge/structural-strengthening/_jcr_content/childSections/childsection_1780947/three_image_text_col_1860762390/image_text_column_2_/image.coreimg.jpeg/1600153154398/eisenbahntunnel-sub1-hde500a22-2x1.jpeg)

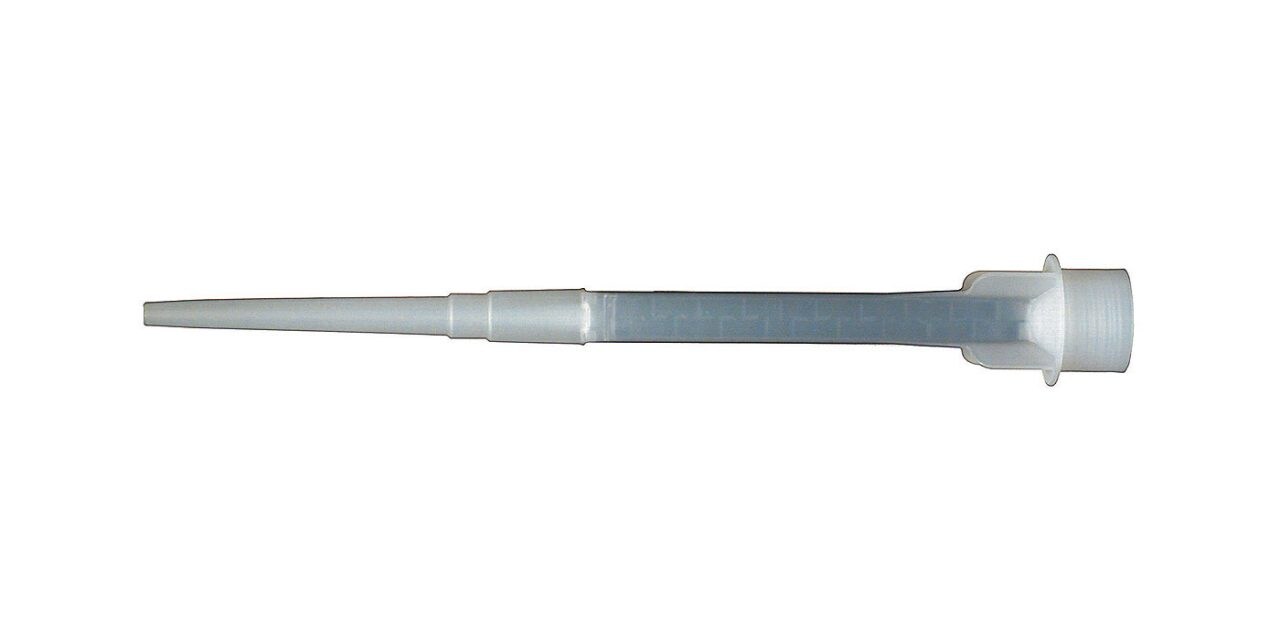

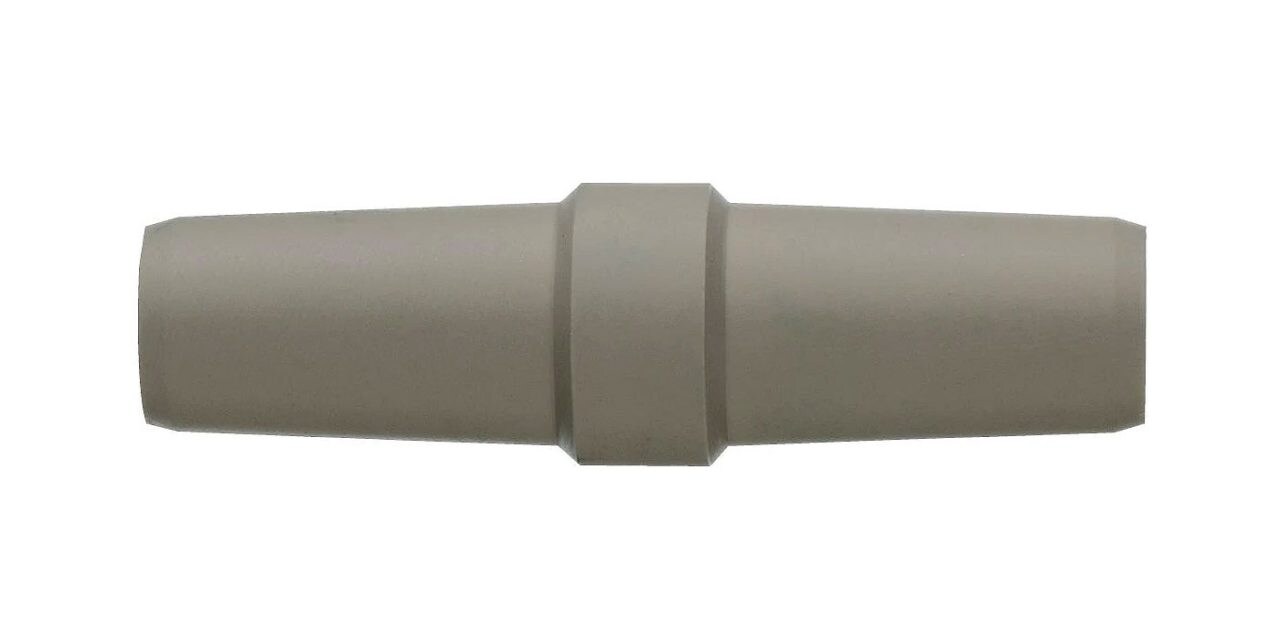

HDE 500-A22 + HIT-VL 11 + HIT-SZ 14 – 55
Precyzyjny dozownik akumulatorowy do opakowań 500 i 330 ml

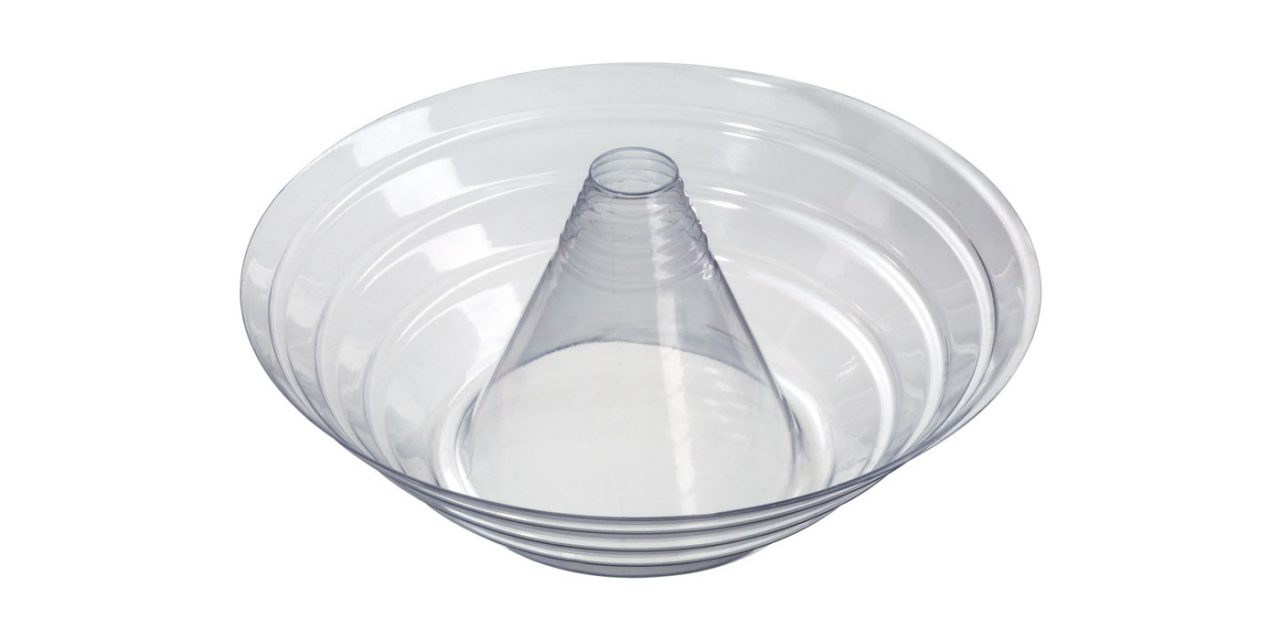

![](/content/hilti/E3/PL/pl/projektowanie/nasze-historie/bridge/structural-strengthening/_jcr_content/childSections/childsection_1780947/three_image_text_col_1860762390/image_text_column_1266127759/image.coreimg.jpeg/1609771463387/bruecke-sub05-cp636.jpeg)
CP 636 masa
Masa ogniochronna do zabezpieczenia połączenia, jeśli takowe jest wymagane
