Połączenia beton-beton
Ogólne wymagania
W tunelach elementy betonowe, takie jak podesty lub chodniki, muszą być połączone z konstrukcją żelbetową tunelu. Stosuje się do tego wklejane pręty zbrojeniowe lub kotwy. Takie połączenia beton-beton występują zarówno przy renowacji obiektów ale też i przy budowie nowych.
Optymalne rozwiązania do wklejania prętów zbrojeniowych

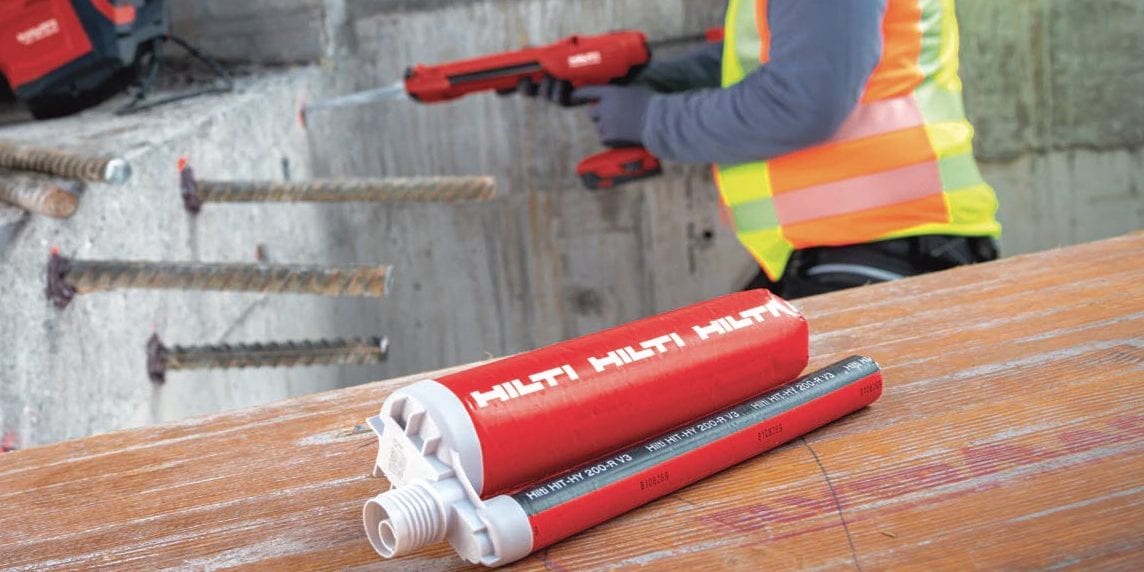

HIT-HY 200-R V3
- Zamocowania projektowane zgodnie z normami EN1992-1-1 i EOTA TR 069 – Ponadto istnieje możliwość weryfikacji przy użyciu metody Hilti HIT Rebar, która opiera się na modelu kratownicy. Oprogramowanie projektowe Profis Rebar wraz z dokumentacją ETA-19/0600 (projektowanie zgodnie z EC2, część 1) ETA-19/0665 (projektowanie zgodnie z EOTA TR 069)
- Okres użytkowania do 100 lat zgodnie z ETA
- Dostępne są wartości projektowe dla obciążenia ogniowego (F30 do F120).
- Obciążenie zmęczeniowe zgodnie z normą EN1992-1-1
- Projektowanie z uwzględnieniem obciążeń sejsmicznych jest możliwe zgodnie z normą EN1992-4 (projektowanie konstrukcji żelbetowych).
- Średnica pręta zbrojeniowego - 8-32mm wg ETA
- Średni czas obróbki w temperaturze 20°C: 15min, średni czas utwardzania w temperaturze 20°C: 1,5h, żywica do stosowania całorocznego: twardnieje nawet w temperaturze -10°C
- Metody wiercenia (wiercenie udarowe, wiertło bezpyłowe udarowe, diamentowe z użyciem narzędzia do szorstkowania)
- Część systemu Hilti SafeSet - nie wymaga dodatkowego czyszczenia otworów jeśli użyte zostaną wiertła udarowe TE-CD lub TE-YD w połączeniu z odkurzaczami budowlanymi Hilti

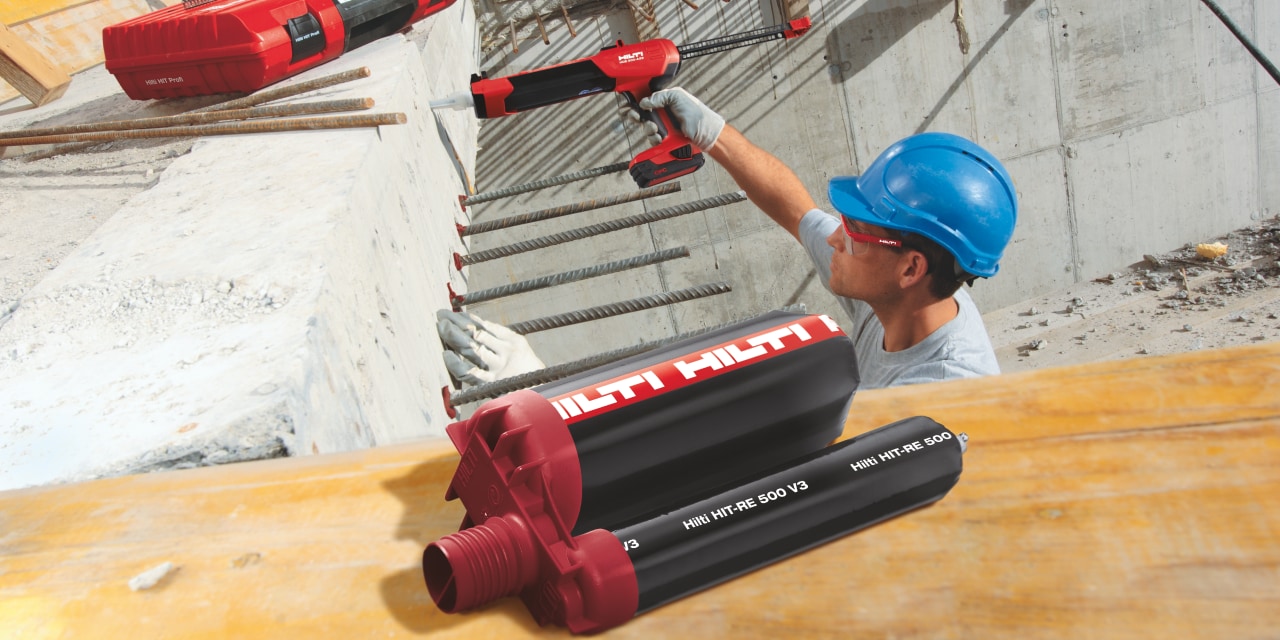

HIT-RE 500 V3
- Zamocowania mogą być projektowane zgodnie z normą EN1992-1-1. Możliwa alternatywna metoda projektowania z zastosowaniem metody TR 069
- Oprogramowanie projektowe Profis Rebar wraz z raportem obliczeniowym.
- ETA-16/0142 (projektowanie zgodne z EN1992-1-1)
- Okres użytkowania 100 lat wg. ETA
- Dostępne są wartości projektowe dla oddziaływania ogniowego (F30 do F120)
- Naprężenia zmęczeniowe zgodnie z normą EN1992-1-1
- Projektowanie z uwzględnieniem obciążeń sejsmicznych jest możliwe zgodnie z normą EN1992-4 (projektowanie konstrukcji żelbetowych)
- Średnica prętów zbrojeniowych (8-40mm wg ETA, inne średnice wg danych technicznych)
- Średni czas obróbki w temperaturze 20°C: 30min, średni czas utwardzania w temperaturze 20°C: 7h
- Metody wiercenia (wiercenie udarowe, wiercenie bezpyłowe udarowe, diamentowe z użyciem narzędzia do szorstkowania)
- Część systemu Hilti SafeSet - nie wymaga dodatkowego czyszczenia otworów jeśli użyte zostaną wiertła udarowe TE-CD lub TE-YD w połączeniu z odkurzaczami budowlanymi Hilti
Cięcie
AG 125-A22 (02)
Akumulatorowa szlifierka kątowa z akumulatorem 22-V i bezszczotkowym silnikiem, do codziennego cięcia i szlifowania przy użyciu tarcz o maks. Ø 125 mm
Do produktu
AC-D SPX
Tarcze do cięcia najwyższej klasy (ścierne) do metali, o szczególnie wysokiej trwałości i bardzo dużej szybkości cięcia
Do produktu
SCM 22-A
Akumulatorowa pilarka tarczowa z akumulatorem Li-Ion (22 V) i kompatybilną szyną prowadzącą, a także zbiornikiem na opiłki do cięcia na zimno w metalu
Do produktu
Wiercenie i uszorstnianie

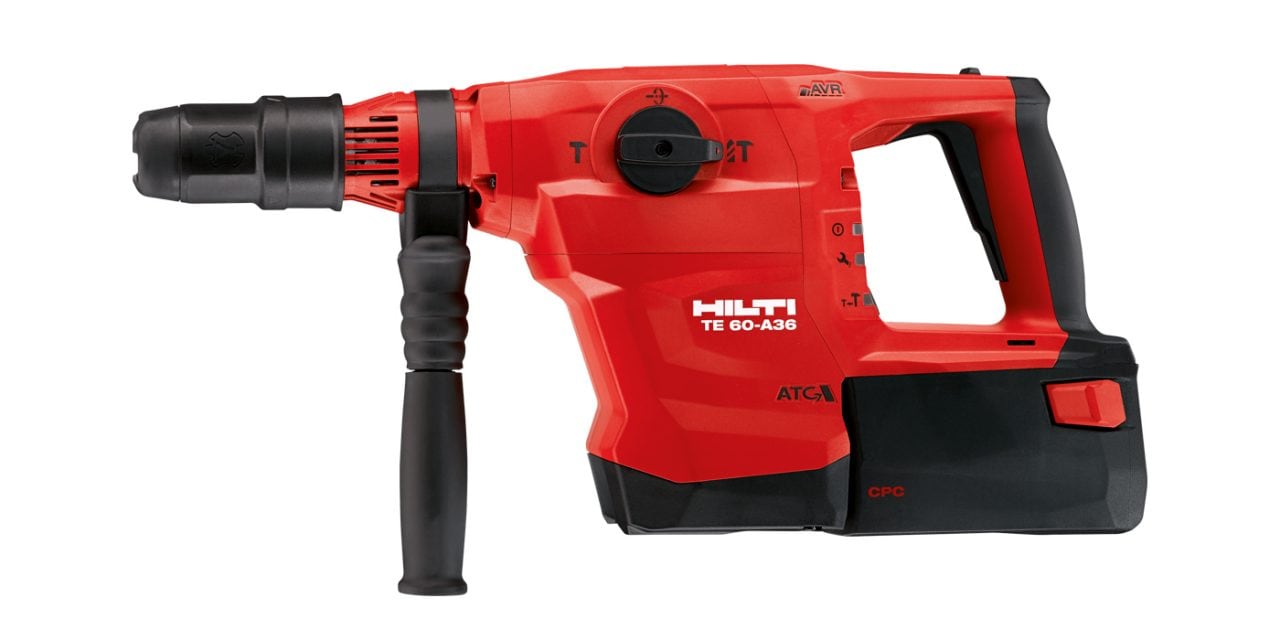

TE 60-A36
Akumulatorowy młot kombi SDS Max z aktywnym systemem tłumienia wibracji (AVR) i systemem aktywnej kontroli momentu obrotowego ATC (Active Torque Control) do ciężkich prac wiercenia i dłutowania w betonie
Do produktu
DD 30-W
Wiertnica diamentowa do wiercenia z ręki, do otworów na kotwy i pręty zbrojeniowe
Do produktu

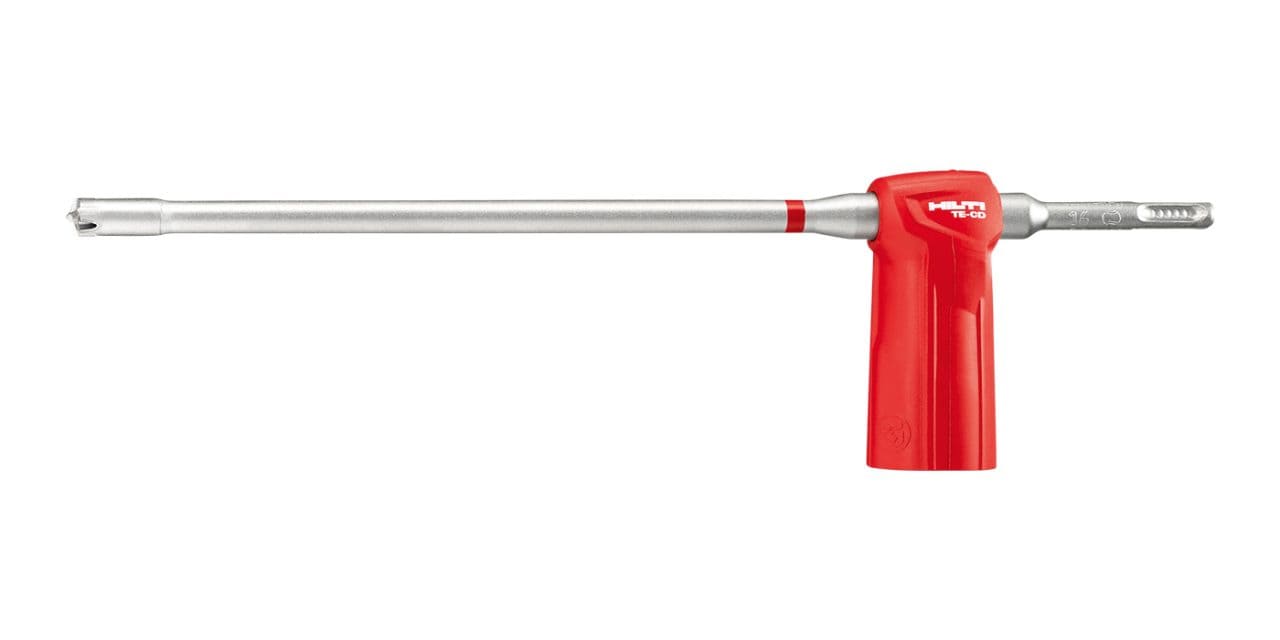

TE-CD (SDS PLUS)
Wiertło rurowe (Najwytrzymalsze wiertło udarowe do bezpyłowego wiercenia)
Do produktu
Oczyszczanie otworów
VC 40M-X
Uniwersalny odkurzacz z automatycznym czyszczeniem filtra, do zastosowań suchych i sporadycznie mokrych
Do produktu
Osadzanie prętów zbrojeniowych
HDE 500-A22 + HIT-VL 11 + HIT-SZ 14-55
Precyzyjny, akumulatorowy dozownik (22V) z akcesoriami do dozowania żywicy iniekcyjnej
